产品概述

在电力系统中，变送器仍然用于不同的用途，由于网络安全问题，未来数字技术可能无法取代传统的变送器。变送器可记录各项电气参数，如电压、电流、频率、相角等，并将其转换为模拟输出信号（如 0-10 V DC 或 4-20 mA DC），通过控制中心执行的切换操作或额外的功率电容要求建立在这些测量的基础之上，为了保证其测量准确性，对分布在整个电力系统各节点中的测量变送器进行定期校准至关重要。

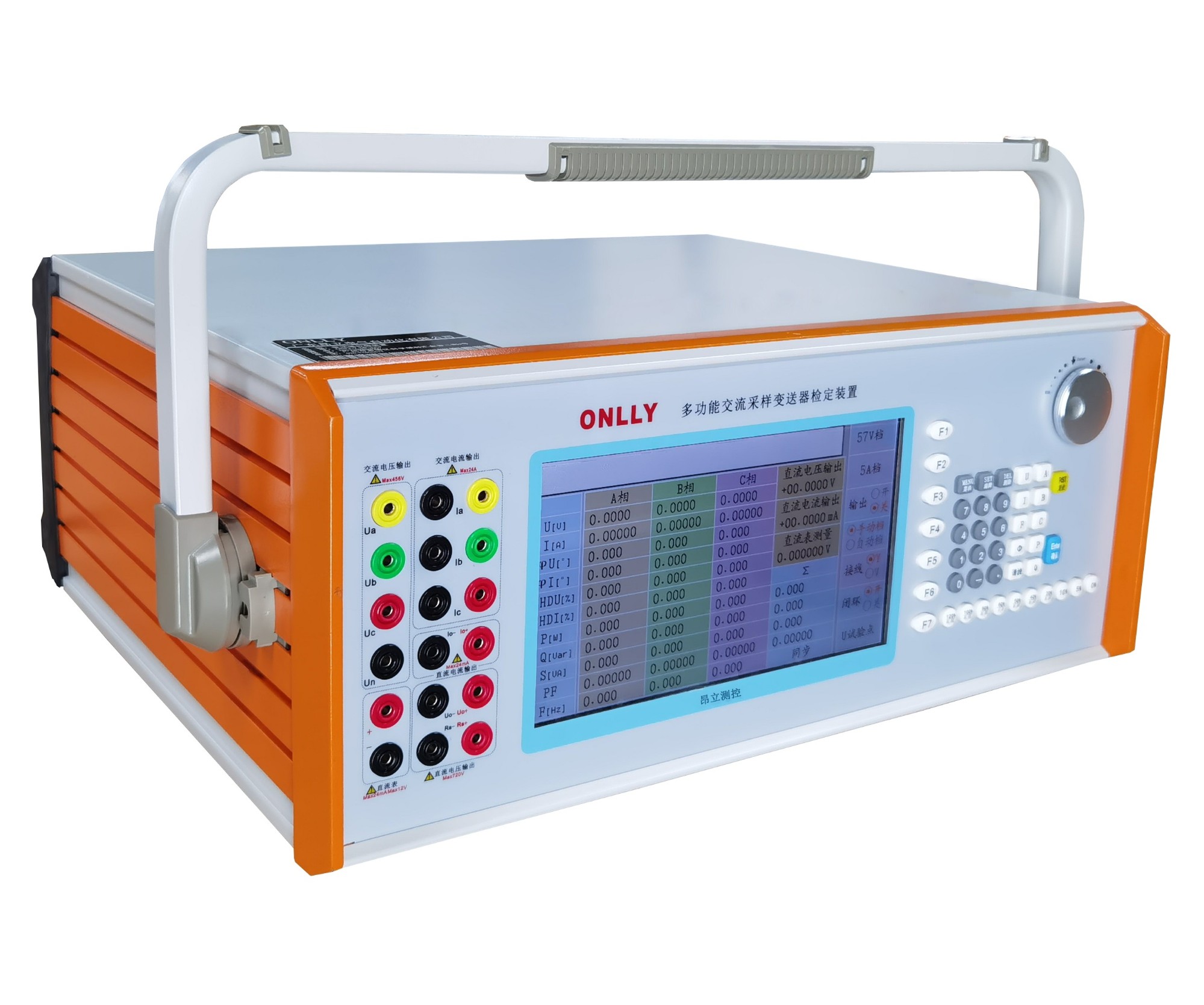

多功能交流采样变送器检定装置是在总结国内外同类产品优缺点的基础上，广泛听取用户意见，充分运用现代微电子、电力电子等多专业技术而研发的一种新型、一体化产品，为电力变送器的快速自动化测试提供了全面、快速的解决方案。

产品定位

交流采样检定装置主要针对交流采样装置、变送器、指示仪表、电能表的全方位的检定和校准而推出的一款产品。

本装置适用于检定和校准指示仪表、盘表、变送器、电能表、交流采样装置。广泛应用于电力、计量、铁路、工矿企业科研院所等单位的质检、计量及仪表维修，是比较理想的标准工具。

技术标准

产品功能

1、交流采样基本误差测试

交流采样检定装置产生三相可调的幅值、频率、相位的电压、电流信号，提供给交流采样装置，模拟现场的交流信号，以检验交采装置对现场测量的测量精度。

2、响应时间测试

交流采样检定装置输出一个突变的电压信号，从0突变到80%额定电压，模拟测控装置在电网受到干扰时的交流量采样，以测试交流采样装置从现场发生电压幅值突变，到检测到这个突变所需的时间。

3、变送器检定

电量变送器检定包括：交流电压变送器、交流电流变送器、有功变送器、无功变送器、功率组合变送器、频率变送器、功率因数变送器、负序电流变送器等。

4、响应时间测试

交流采样检定装置在Tx深刻输出一个突变的电压信号，从0突变到100%额定电压，交流采样检定装置在Ty时刻读取到变送器输出端有对应的直流模拟量输出，模拟变送器在电网受到干扰时的情况，以测试变送器从现场发生电压幅值突变，到检测到这个突变所需的时间。

5、电能脉冲

交流采样检定装置设有电能脉冲输出接口及输入接口，可用于检测三相\单相电能表误差，自动生成检测报告。

6、指示仪表及数显表检定

交流采样检定装置产生三相可调的幅值、频率、相位的电压、电流信号，提供给被检表，模拟现场的交流信号，以检验各种电学测量仪表的测量精度。
