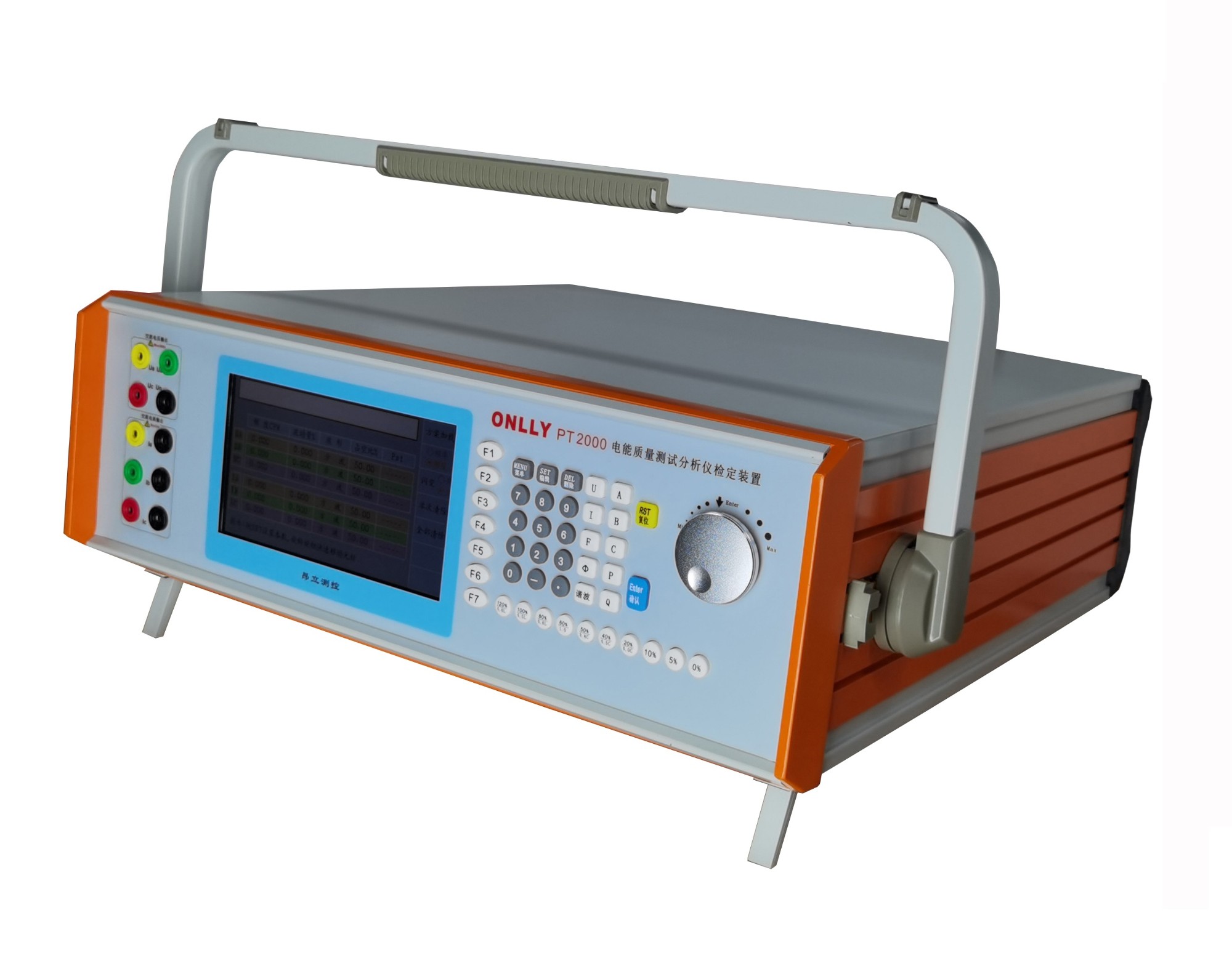

ONLLY-PT2000 电能质量测试分析仪检定装置
一、概述ONLLY-PT2000电能质量测试分析仪检定装置是针对电能质量分析仪、电能质量终端的全方位的检定而推出的一款产品。采用最新电子技术,源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术,将内部数字合成的正弦信号,放大成为多相独立的电流和电压输出,不受外部供电电源的影响,并具有很高的放
一、概述ONLLY-PT2000电能质量测试分析仪检定装置是针对电能质量分析仪、电能质量终端的全方位的检定而推出的一款产品。采用最新电子技术,源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术,将内部数字合成的正弦信号,放大成为多相独立的电流和电压输出,不受外部供电电源的影响,并具有很高的放
一、概述
ONLLY-PT2000电能质量测试分析仪检定装置是针对电能质量分析仪、电能质量终端的全方位的检定而推出的一款产品。采用最新电子技术,源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术,将内部数字合成的正弦信号,放大成为多相独立的电流和电压输出,不受外部供电电源的影响,并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。所受负载影响很小,根据所接负载自动调节输出,保证输出恒稳;具备在正常输出状态下,电流回路被开路和电压回路被短接时的自动保护功能;外部供电电源意外掉电,不输出尖峰电压等过渡过程。
装置参照标准IEC 61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 DL/T1028-2006等标准。
二、主要特点
● 标准输出带记忆功能,可还原以前的设定值;
● 2~80次谐波输出,可一键同时叠加多次;
● 0.25~80.75次间谐波,可同时输出多个;
● 标准源模式,所有输出均采用优越闭环;
● 能保存任意谐波、间谐波、闪变、骤升骤降参数的6种方案,断电不丢失,
无需重复设置谐波参数;
● 能显示实时谐波、间谐波、闪变、骤变、基波波形;
● 支持最多6路电能脉冲同时测量;
● 快捷输出方式,支持电压、电流、功率因数、三相不平衡度等参数的规程实验点
的快捷输出;
● 支持功能模块的全自动、半自动或手动测试。
三、应用
各种电能质量测试分析仪、交流电压表、交流电流表、电流互感器、闪变表、相位表
功率因数表、功率分析仪、功率记录仪、功率变送器 、继电器测试仪、伏安表
无功功率表、变压器、瓦特表(三线或四线)、电能表、其他类似仪器仪表.
四、技术指标
交流电压输出 | 量程: 57.74V、100V、220V、380V 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 每相30VA |
交流电流输出 | 量程: 200mA、1A、5A、20A 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 每相30VA |
谐波输出 | 谐波次数: 2~80次 谐波含量: 0~40% 谐波相位: 0°~359.999° 准确度: 电压谐波 含有量≥1% 准确度≥1% 含有量<1% 准确度≥0.01% 电流谐波 含有量≥5% 准确度≥1% 含有量<5% 准确度≥0.05% |
间谐波输出 | 间谐波次数: 0.25~80.75次 间谐波含量: 0~40% 准确度: 1% |
闪变输出 | 调制幅度: 0~40% 准确度: <1% |
骤变输出 | 调制幅度: 0~40% 时间范围: 0.1mS~320S |
交流源频率 | 范 围: 30-70HZ 调节细度: 0.001HZ 准 确 度: 0.005HZ |
电能脉冲 | 电能输入: 6路 电能输出: 2路 |
功率因数 | 调节范围: -1 ~ 0 ~ +1 分辨率: 0.0001 准确度: 0.05% |
交流源相位 | 范 围: 0-359.999° 调节细度: 0.01° 准确度: 0.05° |
环境条件 | 工作电源: 220V±15% 环境温度: 0°С-40°С 相对湿度: ≤85% |
尺寸与重量 | 主机: 11Kg 尺寸: 450*130*440 (长高宽) |
