多功能万用表检定装置/多功能校准器

ONLLY-MC120A多功能万用表检定装置主要针对各种万用表的全方位的检定而推出的一款产品。装置参照相关国家电力行业标准,采用最新电子技术,源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术,将内部数字合成的正弦信号,放大成为独立的电流和电压输出,不受外部供电电源的影响,并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。

一、产品概述

ONLLY-MC120A多功能万用表检定装置主要针对各种万用表的全方位的检定而推出的一款产品。装置参照相关国家电力行业标准,采用最新电子技术,源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术,将内部数字合成的正弦信号,放大成为独立的电流和电压输出,不受外部供电电源的影响,并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。


二、产品定位

本装置适用于检定和校准各种万用表、也可以用来校准或检定单相类的指示仪表、盘表、变送器、电能表、单相交流采样装置。广泛应用于电力、计量、铁路、工矿企业科研院所等单位的质检、计量及仪表维修,是比较理想的标准工具


三、功能特点

l  同等体积重量的前提下,本装置做到了100A直接输出;

l  0-200M,步进值10欧,连续可调物理电阻输出;

l  具有标准源输出方式,小电压采用四线制方式输出,确保量值的准确;

l  仪器轻便,功能强大,可靠性高,大功率标准源输出,响应速度快;

l  高速DSP + FPGA,开机时间短,无需导引程序,响应速度快,效率高,面板操作手感好,灵活方便人性化,符合用户操作习惯;

l  标准源模式,所有输出均采用优越闭环,设定值一次到位;

l  能保存含有任意谐波参数的5种方案,断电不丢失,无需重复设置谐波参数;

l  能显示实时谐波和基波波形;

l  支持功能模块的全自动、半自动或手动测试;

l  强大的协议库支持,模板式配置,支持用户自定义协议。

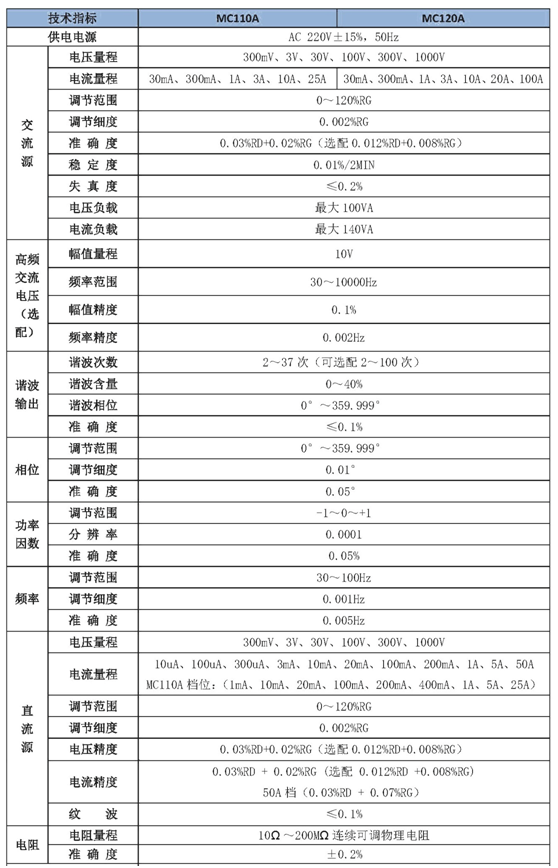

四、技术指标
