一、产品概述

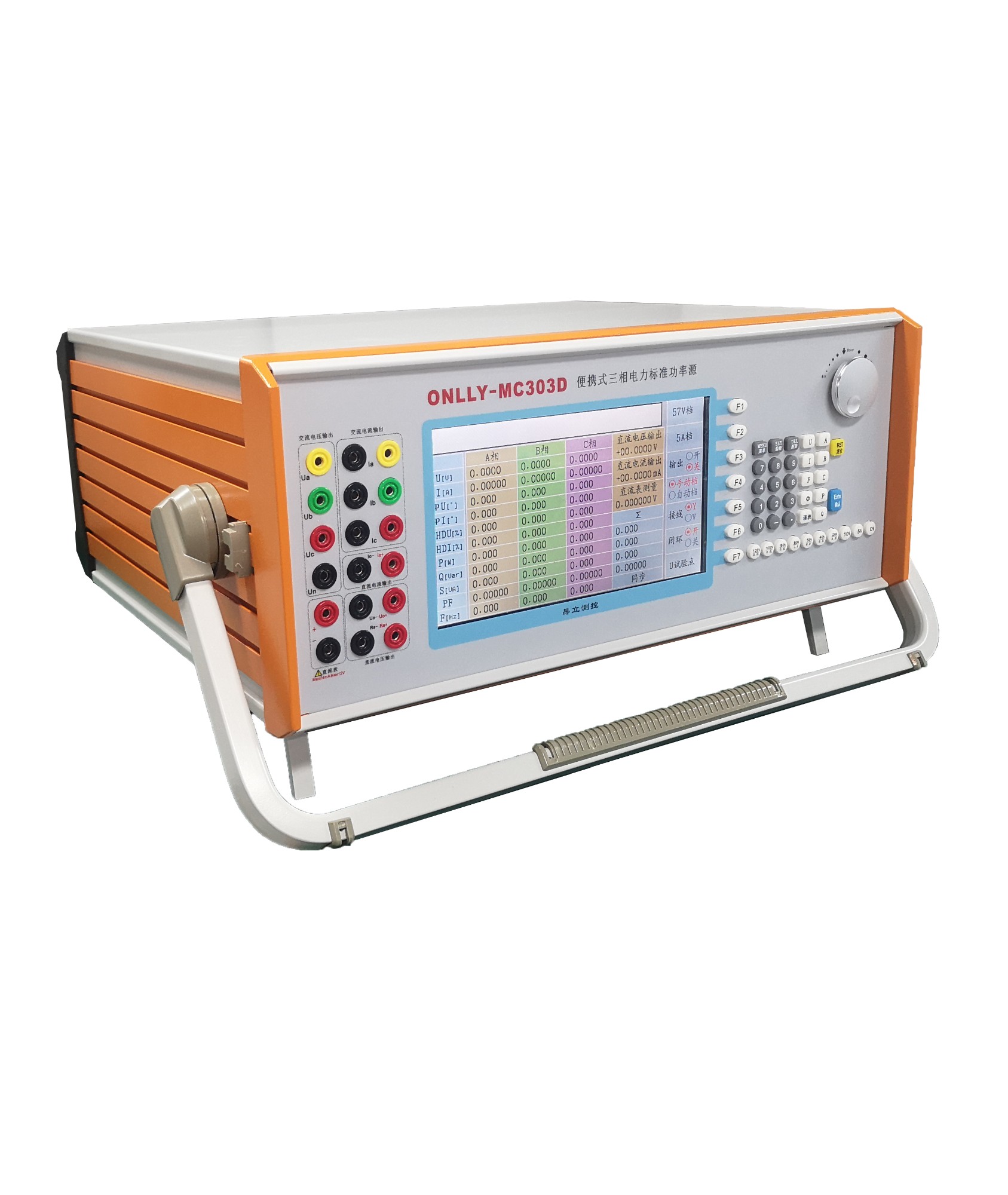

BJ303D便携式三相交直流功率源主要针对交流采样装置、变送器、指示仪表、电能表的全方位的检定而推出的一款产品。装置参照相关国家电力行业标准,采用最新电子技术,源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术,将内部数字合成的正弦信号,放大成为三相独立的电流和电压输出,不受外部供电电源的影响,并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。
本装置适用于检定和校准指示仪表、盘表、变送器、电能表、交流采样装置。广泛应用于电力、计量、铁路、工矿企业、科研院所等单位的质检、计量及仪表维修,是比较理想的标准工具。
二、主要特点
● 仪器轻便,功能强大,可靠性高,大功率标准源输出,响应速度快;
● 高速DSP + FPGA,开机时间短,无需导引程序,响应速度快,效率高,面板操作手感好,
灵活方便人性化,符合用户操作习惯;
● 标准源模式,所有输出均采用优越闭环,设定值一次到位;
● 能保存含有任意谐波参数的5种方案,断电不丢失,无需重复设置谐波参数;
● 无需连接电脑既可检定各种变送器,实时显示误差;
● 能显示实时谐波和基波波形;
● 支持功能模块的全自动、半自动或手动测试;
● 强大的协议库支持,模板式配置,支持用户自定义协议。
● 可单独任意设置每一相的频率。
三、应用范围
各种电量变送器、指示仪表、交流采样装置、交流电压表、直流电压表、交流电流表、直流电流表、电流互感器、相位表、功率因数表、功率分析仪、功率记录仪、功率变送器 、无功功率表
瓦特表(三线或四线)、交流电能表、其他类似仪器仪表.

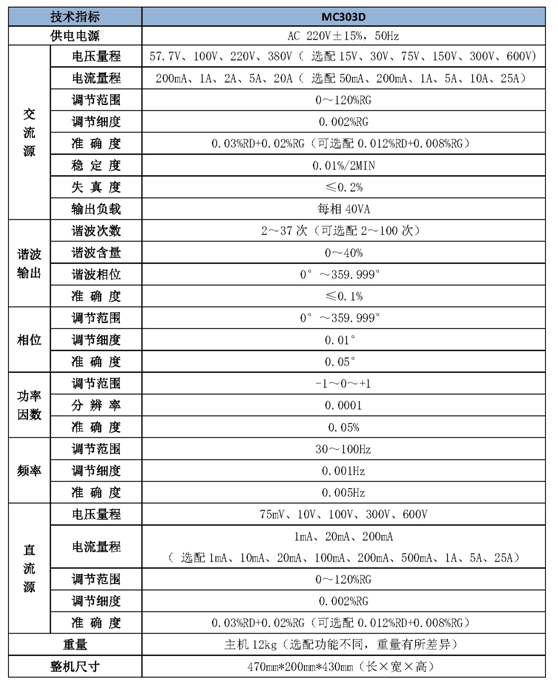

四、技术指标
交流电压输出 | 量程: 15V、30V、75V、150V、300V、600V 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 每相30VA |
交流电流输出 | 量程: 50mA、200mA、1A、5A、10A、25A 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 每相30VA |
谐波输出 | 谐波次数: 2~37次(可升级到2~100次) 谐波含量: 0~40% 谐波相位: 0°~359.999° 准确度: 电压谐波 含有量≥1% 准确度≥1% 含有量<1% 准确度≥0.01% 电流谐波 含有量≥5% 准确度≥1% 含有量<5% 准确度≥0.05% |
交流源相位 | 范 围: 0-359.999° 调节细度: 0.01° 准确度: 0.05° |
功率因素 | 调节范围: -1 ~ 0 ~ +1 分辨率: 0.0001 准确度: 0.05% |
交流源频率 | 范 围: 30-70HZ 调节细度: 0.001HZ 准 确 度: 0.005HZ |
电能脉冲 | 电能输入: 6路 电能输出: 2路 |
直流电压输出 | 量程: 75mV、200mV、1V、10V、75V、150V、300V、600V 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.01%RG |
直流电流输出 | 量程: 1mA、10mA、20mA、100mA、200mA、500mA、1A、5A、25A 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.01%RG |
直流表 | 电压量程: ±10V、±5V、±2.5V、±0.5V 电流量程: ±20mA、±10mA、±5mA、±1mA 准确度: 0.01%RG |
环境条件 | 工作电源: 220V±15% 环境温度: 0°С-40°С 相对湿度: ≤85% |
尺寸与重量 | 主机: 13Kg 尺寸: 450*130*440 (长高宽) |
