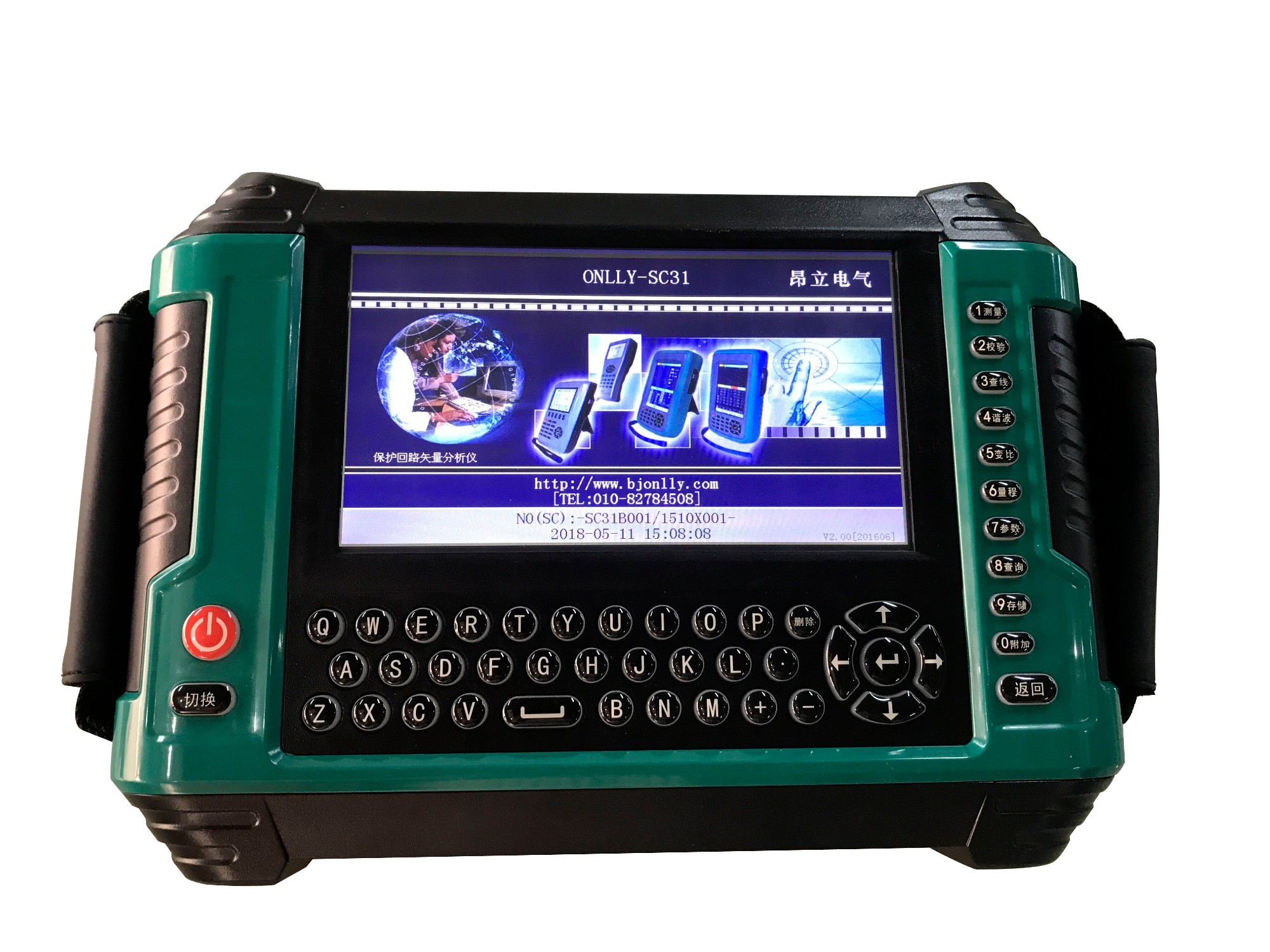

0NLLY-SC31 保护回路矢量分析仪
产品简介 ONLLY-SC31是昂立最新一代精密交流电参数测量仪器,主要用于现场检测各种交流电参数及电力线路接线状况,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线检查。主要功能1. 配置7寸800*48
产品简介 ONLLY-SC31是昂立最新一代精密交流电参数测量仪器,主要用于现场检测各种交流电参数及电力线路接线状况,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线检查。主要功能1. 配置7寸800*48
产品简介
ONLLY-SC31是昂立最新一代精密交流电参数测量仪器,主要用于现场检测各种交流电参数及电力线路接线状况,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线检查。
1. 配置7寸800*480点阵TFT真彩色液晶显示器,图形化操作界面,可触摸屏操作也可按键操作,界面显示清晰直观。
2. 量程自动切换功能,无需手动切换。
3. 多种接线方式测量:可在单相、三相 Y/Δ等各种接线方式。
4. 测量交流1-3路交流电压、电流、功率、频率、相位、功率因数,低压CT变比及角差等多种参数。
5. 自动判别P3/P4电能表计接线接线错误,并指出错误接线位置,显示二次接线图、功率表达式,并计算更正系数。
6. 负荷曲线记录(趋势记录):电压/电流/频率/功率/功率因数等数据项中任意选定4项进行记录。
7. 可进行电压质量不平衡计算。
8. 矢量计算器,计算电压及电流矢量和,计算中性线计算电流值。
9. 可设置PT、CT通过二次侧测量,转换成一次侧数据。
10. 能保存 4000 组测量数据,可查阅已保存的数据组及向量图。
11. 双电源供电:交流测量端80V-450V直接供电,内置大容量7600mAh锂电池供电。
12. 内置标准汉字库,可输入汉字/字母/数字等存储内容。
13. 仪器配备USB接口,通过U盘直接导出测量数据在计算机上进行管理,利用上位机管理软件对仪器数据进行浏览、编辑、打印(A4幅面) 标准格式试验报告、备份等功能。
主要技术指标
1.参比工作条件
影响量 | 参比值或范围 | 允许偏差 |
环境温度 | 23℃ | ±5℃ |
环境湿度 | (45~75)%RH | — |
工作电源 | 内置锂电池供电 | — |
外部电磁场干扰 | 应避免 | — |
工作位置 | 被测电流导线在钳口中心位置 | — |
被测信号波形 | 正弦波(失真因子β),见注1 | β=0.01 |
被测信号频率 | 50 Hz | ±2 Hz |
相位频率测量时 被测信号幅值围 | 电压:100V±25V 电流:1A±0.2A | — |
2.基本误差极限
测量项目 | 量程 | 测定范围 | 分辨率 | 基本误差 |
交流电压 | 500V | 5V~500V | 0.001V | ±0.2%量程 |
交流电流 | 200mA/5A | 1mA~10A | 0.1mA | ±(0.2%量程+0.3%读数) |
相位测量 | 0-360.0° | 200mA-10A | 0.1° | ±1.0° |
1mA~200mA | 0.1° | ±2.0° | ||
频率测量 | 50 Hz | 45-65Hz | 0.01 Hz | ±0.02 Hz |
有功功率 | (PF=1.0) | COSΦ≥0.5L(C) | 0.1W | ±0.5%量程 |
无功功率 | (PF=1.0) | SINΦ≥0.5L(C) | 0.1Var | ±1.0%量程 |
注:相位测量在1.5mA-10mA,5V-10V时,相位误差为±3°。
额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3. 测量特性说明
3.1 电压通道
输入方式:三路分别由UAN/UBN/UCN输入,输入阻抗:500KΩ;
测量方式:真有效值(RMS)原理。
3.2 电流通道
输入方式:三路分别由IA、IB、IC钳形电流互感器采样输入;
测量方式:真有效值(RMS)原理。
3.3 相位测量
测相时,电压的正方向为UAN、UBN、UCN,电流的正方向为从电流互感器(电流钳)彩色点流入灰色端流出;测相时以十二点为基准位置,测量任意信号间相位。相位基准依次为UA、IA、UB、IB、UC、IC。
3.4 频率测量
测量频率时,取样基准依次为UA、IA、UB、IB、UC、IC。
频率测量的信号幅值范围:电压:5V~500V;电流:1mA~10A;
3.5在线记录
设置项目:U1、U2、U3、I1、I2、I3、Φ、P1、P2、P3、P、Q1、Q2、Q3、Q、cos1、cos2、cos3、cos 、F(每次任选4项)
周期间隔:1-99秒任意设置
起止时间:手动开始
4.安全特性
耐压:电压输入端、交流充电电源输入端与仪表外壳之间,钳形电流互感器铁芯及引出线与钳柄之间能承受1KV/50Hz 正弦波交流电压历时1分钟的试验。
绝缘电阻:在上所述试验点之间绝缘电阻均大于100MΩ/1KV。
5.仪表外形尺寸和重量
主机:275×200×72mm,重量:1.2Kg
钳型电流互感器:140×40×19mm, 重量:0.160Kg/把
整机尺寸(含附件):423×336×126mm, 重量:5.5 Kg/套
包装尺寸(含防震垫):470×380×240mm, 重量:6.5Kg/套
6.使用条件
工作环境:温度-15℃-+40℃ 工作湿度≤90%RH
存储环境:温度-30℃-+60℃ 存储湿度≤95%RH
海拔高度:<1500米
7.工作电源
交流PT测量端供电:AC80V-480V 功耗7.5VA
直流锂电池:7600mAh,充电时间>8小时,充电次数>500次。
适配器插座供电:AC220V/DC12V 50Hz
