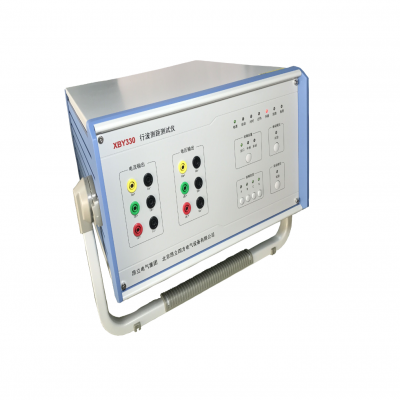

ONLLY-XBY330 行波测距测试仪

1. 产品简介     ONLLY-XBY330行波信号测距仪是进行电力系统测距设备试验和校验使用的新型仪器,具备3路高速电流输出通道和3路电压输出通道,支持单端测距和双端测距,既可以将现场COMTRADE格式录波文件进行回放还原,也可以使用电力系统EMTP、MATLAB仿真数据进行信号输出,模拟故障信号,作为故障测距系统的信号源。本装置支持GPS

  • 产品筛选: 二次设备

1. 产品简介

    ONLLY-XBY330行波信号测距仪是进行电力系统测距设备试验和校验使用的新型仪器,具备3路高速电流输出通道和3路电压输出通道,支持单端测距和双端测距,既可以将现场COMTRADE格式录波文件进行回放还原,也可以使用电力系统EMTP、MATLAB仿真数据进行信号输出,模拟故障信号,作为故障测距系统的信号源。本装置支持GPS卫星对时和B码对时,多台设备之间通过对时信号同步,以模拟双端测距。

    本装置用于行波测距系统的开发以及实验室和现场测距试验调试。

2. 功能简介

2.1  3路电压输出通道,幅值范围:0~+120V,频率:0~10KHz;

2.2  3路电流输出通道,幅值范围:0~+15A,频率:0~500kHz;

2.3  可多台设备并联同步输出,构成多通道测试系统;

2.4  允许单台设备的三路电流通道并联输出,支持百安培级暂态响应测试;

2.5  支持GPS卫星对时和B码对时,对时精度≤100ns,可在两地进行6.双端行波测距试验;

2.6  支持COMTRADE格式的录波文件和EMTP、MATLAB等数据仿真文件输出;

2.7  采用ARM+FPGA架构的数字信号处理系统,采用256Mbyte的DDRII SDRAM作为数据缓存,16位高速D/A进行数模转换,超大高速的DDRII缓存使装置具备高速长过程回放能力,有效模拟电力系统各种故障;

3. 系统原理

3.1  后台机通过100M网络接口与设备进行TCP通信,ARM负责与后台机的通信、EEPROM的读写和前面板的按键显示控制,然后通过内部总线与FPGA进行数据交换;

3.2  系统配置了128MB FLASH和128M*16 ddr2 DRAM,可以保存足够大的数据文件;

3.3  为了能将两台设备配合进行双端测距,设备提供了4路光纤接口(2输入,2输出)、RS232接口和RS485接口进行B码对时;

3.4  设备内置GPS模块,可以通过后面板上天线接口接收GPS天线信号;

3.5  FPGA将数据文件送至16位高精度DA转换器,转换之后送给三路电压和三路电流功放进行放大输出。

4. 技术指标

工作电源

交流电源

额定电压:AC 220V, 允许偏差-10%~+10%,纹波系数小于≤5%

输出通道

电压

3路电压 0~+120V,频率:0~10KHz

电流

3路电流 0~+15A,频率:0~500kHz

输出误差

电压误差

<0.5%±10mV

电流误差

测试50Hz正弦波有效值时:<0.5%±1mA

测试100kHz正弦波有效值时:<1%±1mA

负载能力

电压通道:单通道50mA

电流通道:单通道60VA

同步方式

B码对时

同步误差 ≤100ns

GPS对时

相位精度

<1us

报警信号

装置输出如下报警接点信号:电压短路、电流开路、过热报警

通讯接口

1个100M网络接口

电磁兼容特性

通过GB/T14598.9-1998规定的严酷等级为4级的抗干扰试验

工作条件

环境温度

-10℃~+55℃

相对湿度

5%~95%

大气压力

80kPa~106kPa
