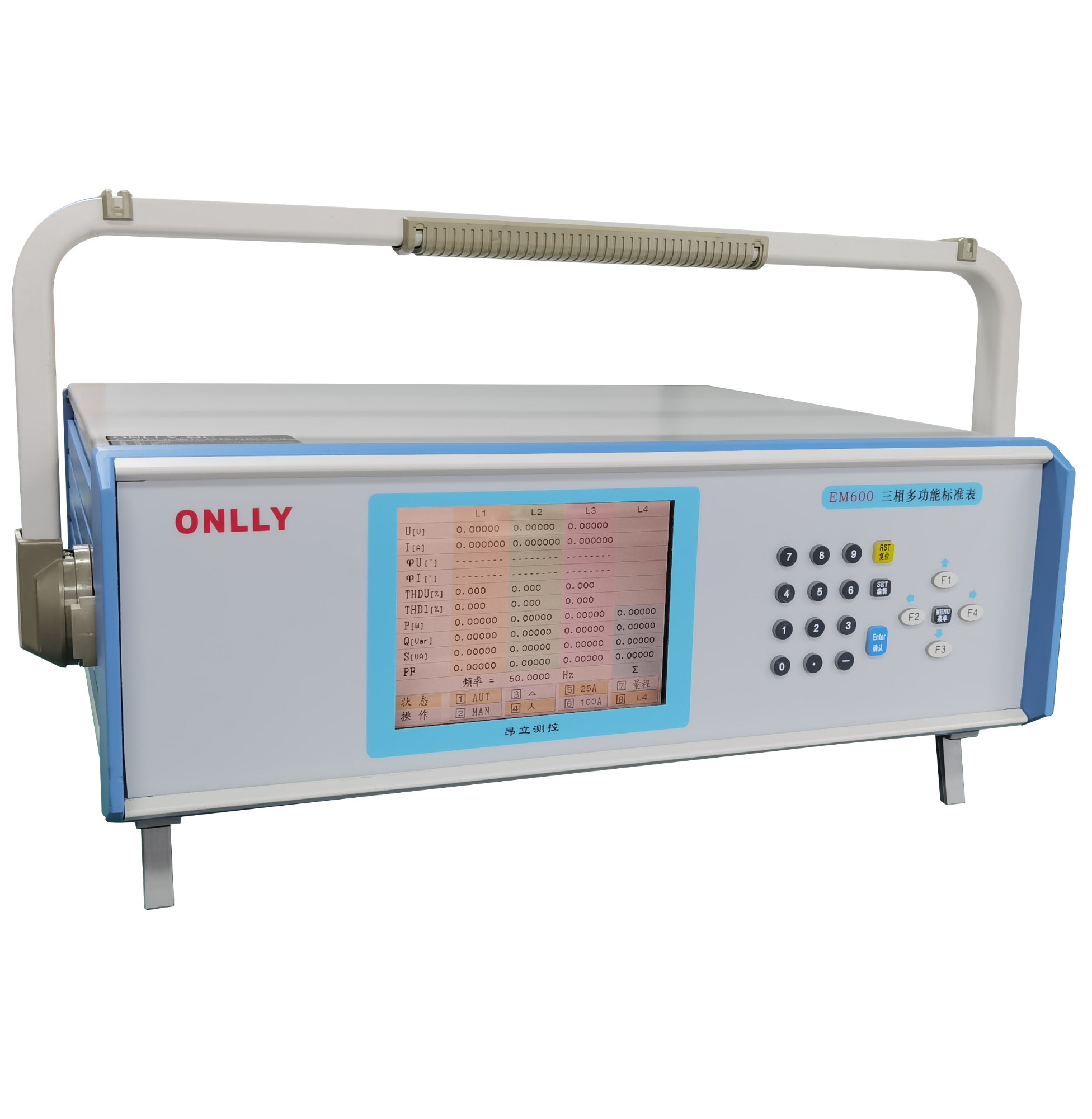

ONLLY-EM600三相多功能标准表

ONLLY-EM600三相多功能标准表是参照国家相关标准和电力行业标准研制而成的一台高精度三相电量测量标准表。能实时测量三相电压,三相电流的幅度,电压相位,电流相位,各相功率相角,功率因数和不对称度等参数。

一、产品概述

ONLLY-EM600三相多功能标准表是参照国家相关标准和电力行业标准研制而成的一台高精度三相电量测量标准表。能实时测量三相电压,三相电流的幅度,电压相位,电流相位,各相功率相角,功率因数和不对称度等参数。

二、产品定位

可用于各种交流标准源,谐波源,三相电能表检定装置的测量,也可用作标准表使用,广泛应用于电力、计量、铁路、工矿企业科研院所等单位的质检、计量及仪表维修,是比较理想的标准工具。

三、产品功能

l  采用8寸真彩液晶模块,以汉字点阵方式提示操作及显示各种测量数据。

l  可对每相电压、电流的失真度进行测量,并对2~63次谐波进行分析处理,显示各次谐波分量大小。

l  能实时测量显示三相四线、三相三线及单相接线方式下的畸变波有功功率、畸变波有功电能、基波有功功率、基波有功电能、总谐波有功功率、总谐波有功电能、分次谐波有功功率、分次谐波有功电能等电量参数。l  以UA默认相位为相位基准,可显示实时向量图。

l  可实时显示各相电压幅度、电流幅度、电压相位、电流相位、各相功率相角、功率因数、频率、不对称度等量。

l  电压、电流具有多量程,各个量程可测量到上限的120%,各量程之间自动切换。

l  能测量三相四线、三相三线及单相接线的各相有功功率、无功功率(真无功功率)、视在功率、有功电能、无功电能(真无功电能)、视在电能及总的有功功率/无功功率/视在功率/有功电能/无功电能/视在电能等量。

l  能设置三相二元件跨相90°无功功率测量方式,三相三元件跨相90°无功功率、无功电能测量方式、三相二元件人工中性点无功功率和60°内相角无功电能测量方式,特别适用于校验具有类似接线原理的无功功率表和无功电能表。

l  有标准电能脉冲输出,脉冲常数自动设置,也可手动设置。

l  有电能脉冲输入端口,可实时检测各种有功电能表、无功电能表、视在电能表等。

l  允许被检电能表的电能脉冲常数含四位小数。

l  配备有RS232接口、网络接口,可与PC机联机通讯。

l  能测量电能计量装置的不对称度、功率稳定度、电能综合误差及标准偏差等。

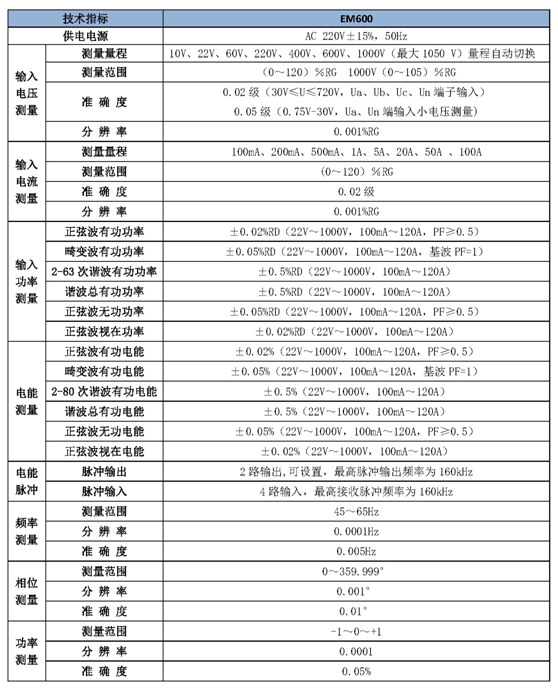

四、技术指标
