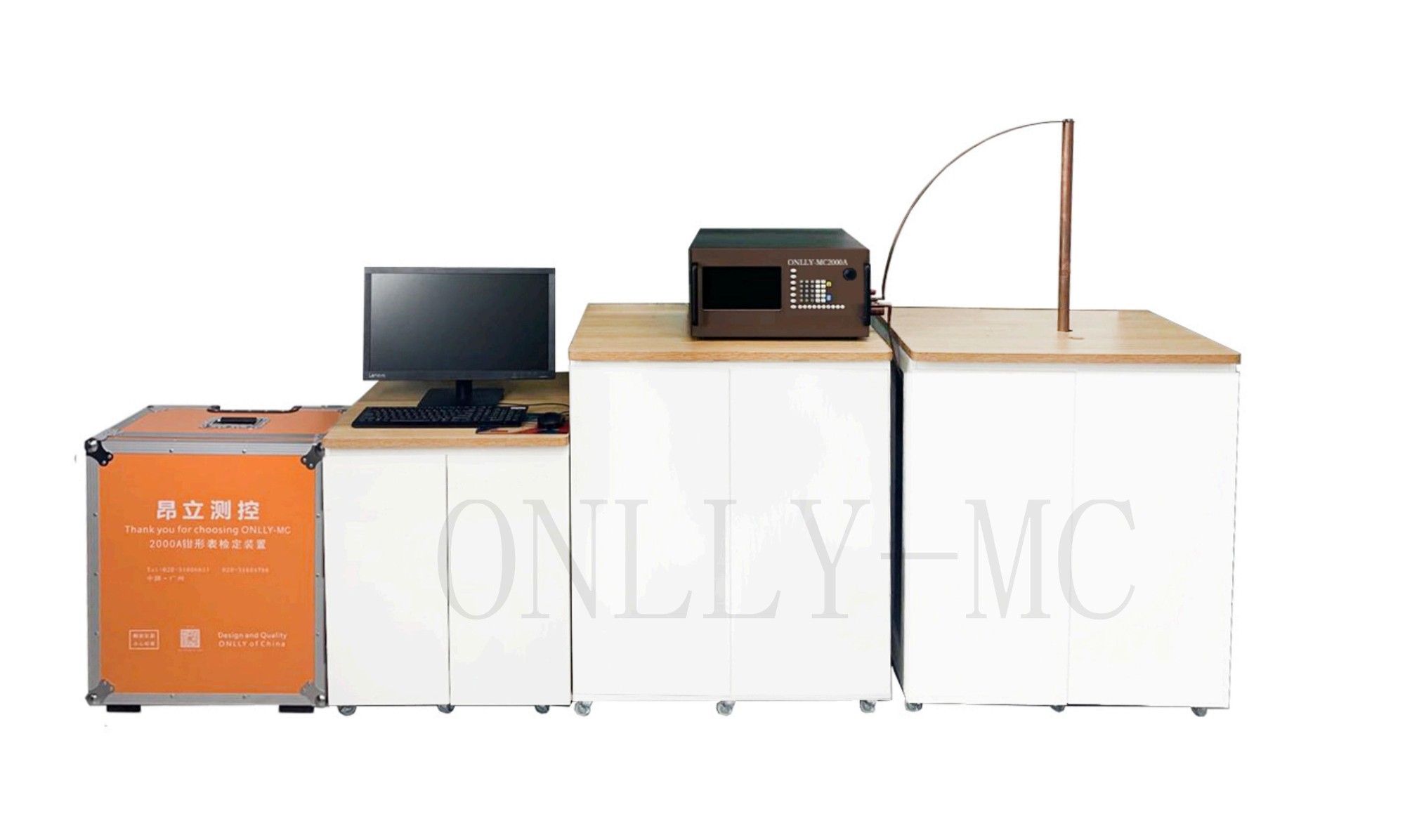

ONLLY-MC2000A-钳形表检定装置

ONLLY-MC2000A钳形表检定装置是一款专门用于校准\检测钳形电流表的仪器。参考JJF 1075-2015《钳形电流表校准规范》电力行业标准研制而成,精度0.05级,本装置采用单匝法校准交流钳形表,采用等效安匝法校准直流钳形表,同时还配备交直流电压输出、电阻输出等功能,可用于校准交直流电压表、电阻表及多功能钳形表的检定。仪器可以保存6种不同的谐波方案,每一种谐波方案可以设置任意谐波参数,总含量小于等于40%,一键加载谐波,无需多次设置。

一、产品概述

ONLLY-MC2000A钳形表检定装置是一款专门用于校准\检测钳形电流表的仪器。参考JJF 1075-2015《钳形电流表校准规范》电力行业标准研制而成,精度0.05级,本装置采用单匝法校准交流钳形表,采用等效安匝法校准直流钳形表,同时还配备交直流电压输出、电阻输出等功能,可用于校准交直流电压表、电阻表及多功能钳形表的检定。仪器可以保存6种不同的谐波方案,每一种谐波方案可以设置任意谐波参数,总含量小于等于40%,一键加载谐波,无需多次设置。

二、产品定位

本装置适用于检定和校准交流钳形表、各种单相电量变送器、单相指示仪表、单相交流采样装置、单相交流电压表、直流电压表、单相交流电流表、直流电流表、单相电流互感器、单相功率因数表、单相功率分析仪、单相功率记录仪、单相功率变送器、单相伏安表、单相无功功率表、单相电能表、其他类似仪器仪表

三、产品特点

l  大功率源输出,响应速度快;

l  高速DSP + 自定义系统,开机启动时间小于1秒;

l  支持多台同时测试;

l  铜棒快拆结构,方便装入闭合线圈;

l  支持谐波模式方案设定;

l  单匝法交流电流输出,方便溯源。

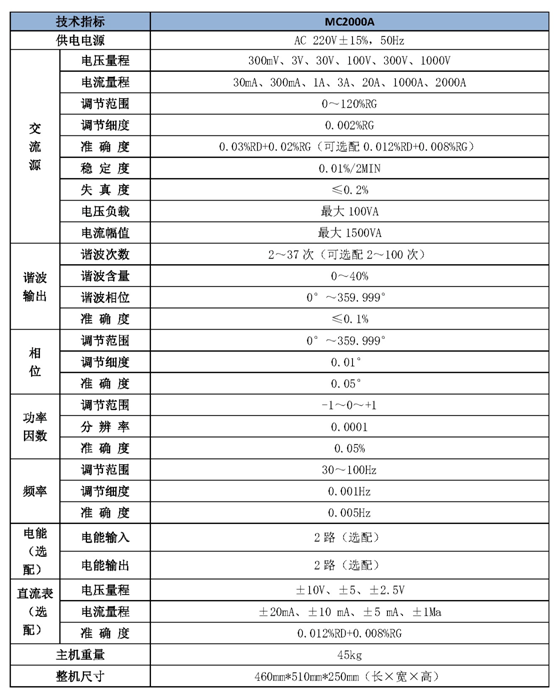

四、技术指标
