一、产品概述

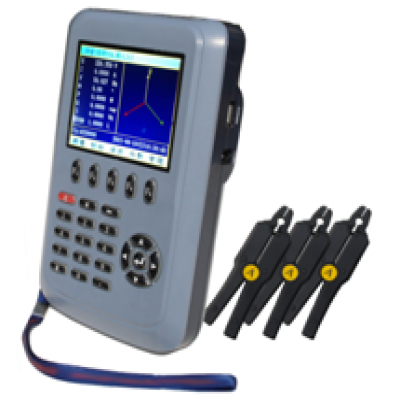

SC30多功能保护回路矢量分析仪是电力系统继电保护和电能计量专业部门进行二次回路现场检测的仪表，该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能），仪器按照国家标准GB/T 13978-1992 数字多用表通用技术条件，检定功能满足GB/T 6592-1996、GB/T 7676.2-1998、GB/T 7676.3-1998、GB/T 7676.4-1998、GB/T 7676.5-1998、GB/T 7676.7-1998、GB/T7676.8-1998 、JJG124-2005、JJG780-92等现场使用仪器制造的相关要求制造。

二、产品特点

1.     采用3.4寸彩色LED液晶显示屏，彩色液晶显示器，界面显示清晰直观；

2.     测量并显示三相电压、电流、相位及六角向量图；实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；

3.     小电流1.5mA测量相位,非常适用于新装用户投运后无负荷时检查接状况；

4.     仪器测量精度高，测量范围宽5V～500V/1.5mA～10A范围内准确测量相位；

5.     可设置PT、CT变比通过二次测量，自动换算成一次侧电参数；

6.     配备500A电流钳可进行电流互感器测量，显示角差，比差，判别极性；

7.     向量图绘制可以可设置X轴、Y轴，12点、11点、3点，符合各种接线方式。

8.     自动判别线路负载特性，自动判别三相三线及三相四线共1008种电能表接线错误，指出错误位置；

9.     测量结果有向量图、表格等多种显示方式，同屏显示多个参数，测量数据一目了然；

10.   双电源供电：测量端直接供电和高性能锂电池供电；

11.   锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；

12.   内置存储器，能保存 200 组测量数据，可查阅已保存的数据组及向量图；

13.   电源自动节电管理功能，可自动关机或转入休眠状态；

14.   内置时钟芯片，可准确记录、显示测量时间；

15.   支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；

16.   实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；

17.   内设帮助菜单，便于现场使用操作；

18.   人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；

19.   采用超小型结构设计，手持式，体积小，重量轻。

三、产品用途

    该仪器适用电力行业继电保护、电能计量、防窃电等部门使用，同时也广泛适用于电气设备制造、石油化工、钢铁冶金、电气化铁路、科研教学等电力相关部门，具备以下用途：

1.     检测继电保护二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，

2.     自动判别线路正反相序；

3.     电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；

4.     可用于户表接线测试，自动判别电度表接线正确与否；

5.     判断电度表运行快慢，合理收缴电费；

6.     感性和容性电路的判别；

7.     可配备大电流钳表做电力线损管理数据采集；

8.     检查变压器接线组别；

9.     作为漏电流表使用等。

四、技术指标

注：可根据用户需求订制0.2级产品，电压可根据需求扩展到600V，电流扩展到20A，订货时须注明。
